　　BPLOT是一款功能强大的CAD批量打印，一次只能识别同样大小的图框的打印，如你的图纸有A1,A2,A3，就需要分三次识别批量打印。软件具有单DWG多图纸的批量打印、批量生成布局、批量分图工具等功能，允许你根据自己的需求任意调整打印设置

BPLOT

　　1、在本站下载解压，双击.exe程序进行安装便可，在安装之前必须关闭cad软件！！！

　　2、安装完成后，打开CAD，在命令栏键入bplot。如按了没有反应，则要在工具下拉菜单中加载应用程序中加载；

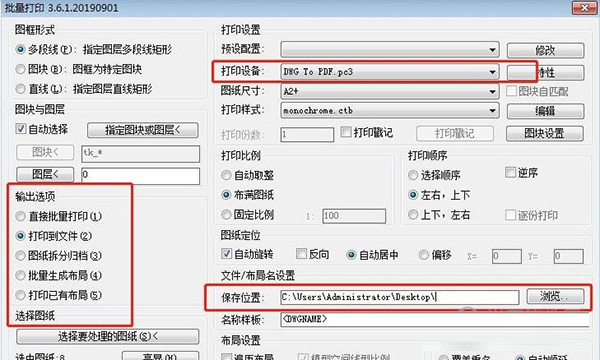

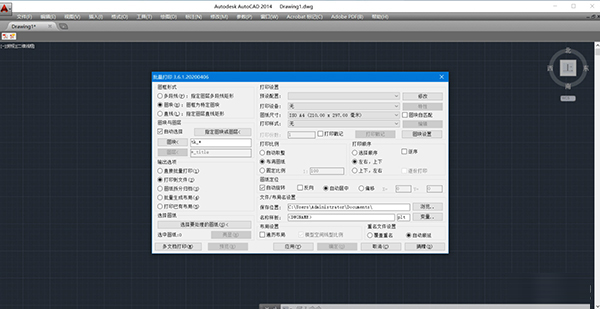

　　3、打开批量打印窗口后，左上角有三种打印方式分别【常用】图框层、【图块】、【图层】。

　　【常用】是要事先设置好以TITLE为图层命的图层，然后框选图块最外边；

　　4、【图块】和【图层】可以自定图块名字或者图层名字然后点击【从图中制定图块或图层】按键

　　5、接下去设置打印样式如下图依次操作，点击打印样式设置；

　　Office达人送红包、纸质书

　　6、并起好样式名称，如图设置好后点击确定；

　　7、如图在【预设配置】下拉菜单中选择刚才设置好的打印样式名称；然后设置好如下图位置，其中【打印顺序】可以按照个人喜好设置；

　　8、点击【应用】，然后【选择要处理的图纸】按键到CAD窗口去选取图纸。，把需要打印的图纸全部框选；

　　9、框选之后可以亮显检查一下是否把对象全选上，后点击确定，这样批量打印就完成了。

BPLOT

　　1、找到Batchplot的安装位置，复制路径，

　　2、在AutoCAD中执行op命令，添加文件搜索路径，

　　3、在AutoCAD中执行ap命令，添加Batchplot插件，

　　4、重启AutoCAD，执行bplot命令，即可使用批量打印插件。
