理想3V工具箱是一款专门用于CAD下建筑钢结构设计方面的软件，它的功能非常强大，用户通过理想3V工具箱可以实现管桁架实体的快速自动化建模等操作，这样能够大大简化cad设计操作流程！运用了模式识别技术进行图形对象的测量识别，集成了管桁架快速实体建模、纸样展开图绘制（人工切割）、结合相贯线切割机加工于一体！可以为用户制作CAD图纸提供全方面的辅助功能，极大的提高了设计人员的工作效率，还在等什么，有需要的用户快来下载体验吧！

理想3V工具箱安装说明

1、资源文件夹的安装：
将程序文件内 "理想3V工具箱资源文件夹" 手动拷贝到C: 盘根目录下，方可正常显示界面图片。
例如：

2、加载软件的方法：

先启动C AD2018

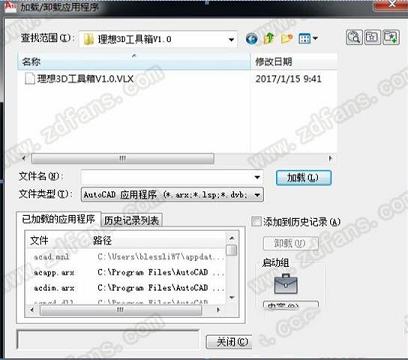

CAD命令行里用 appload 命令加载文件：
V1.85试用.VLX
选择文件后点击加载。也可以在 “内容”按钮内添加 V185试用.VLX
这个文件，今后就无需每次加载，而可以自动加载。
至此设置完毕。
以后运行工具箱的命令是：n
在CAD命令行输入 n 回车就可以调出工具箱

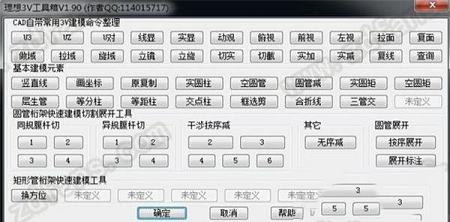

然后就会出现本软件界面.
然后点击对应按钮实现对应绘图功能。每个按钮功能请看帮助文档和视频演示。

软件特色

1、CAD辅助建模，立体建模。集合归纳常用立体建模命令,教你如何在CAD下建立3V模型。
2、管桁架实体的快速自动化建模。输入几个简单数据，快速生成管桁架实体模型。而且自动切割腹杆和主管的切口，腹杆互相干涉可以自动切口。自动编号，自动生成材料表。
3、圆管的复杂切口切割和生成平面展开图，供人工打印1:1纸样切割加工。
4、圆管生成Tekla导出DWG格式的线框包络图，可以用林克曼等机器导入模型做切口加工。
5、支持每个杆件导出为SAT格式,可以使用solidworks读入，支持更多品牌切割机加工。
6、支持Anypipe软件。工具箱输出展开图，Anypipe软件可以读取生成加工代码。

软件优势

1、不同于传统相贯线软件建立库然后生成桁架的做法。本软件采用模式识别技术，对图形对象进行测量识别。用户画出什么样子的模型，程序进行识别测量，获得杆件信息。
2、本程序自动建立管桁架实体以及自动切割的方法具有数据输入简单，使用方便快捷的特点。
3、直接从绘图加工考虑，简化了软件操作学习难度。是一线加工制图人员较好的设计工具箱软件。
