　　FX3U ENET L Configuration Tool是一款非常专业的三菱PLC编程软件。通过使用这款软件，用户就可以免除复杂的编程设置方式，更加直观简单的设置FX3U-ENET-L以太网模块通信参数，需要的用户可下载体验。

FX3U ENET L Configuration Tool

　　三菱公司提供一个专门设置FX3U以太网模块的软件FX3U-ENET-L Configuration Tool，设置FX3U-ENET-L，在Xp系统下可安装，安装要求安装三菱编程环境为ver 8.88S或更新的版本，在第一次下载以太网配置程序时，要使用主CPU上的编程口或串口扩展板。

　　以GX Developer 8.98C英文版为例，编写组态的具体步骤如下：

FX3U ENET L Configuration Tool

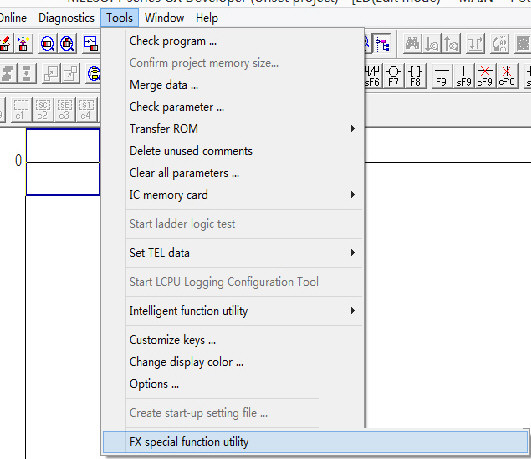

　　打开编程环境，当设置成FX3U时，则FX特殊单元设置工具即可使用

FX3U ENET L Configuration Tool

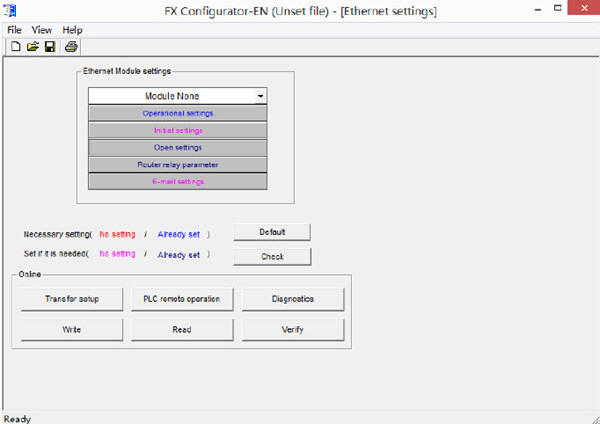

　　设置模块号，模块号指除了CPU、I/O模块（数字量输入输出模块）之外的模块，靠近PLC的模块是Module 0，依此类推

FX3U ENET L Configuration Tool

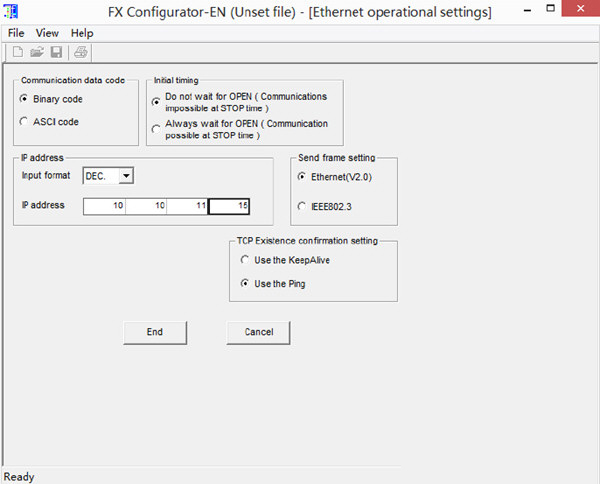

　　设置操作参数，主要设置IP地址、通信数据解析方式等，主需要设置IP地址，其它默认即可

FX3U ENET L Configuration Tool

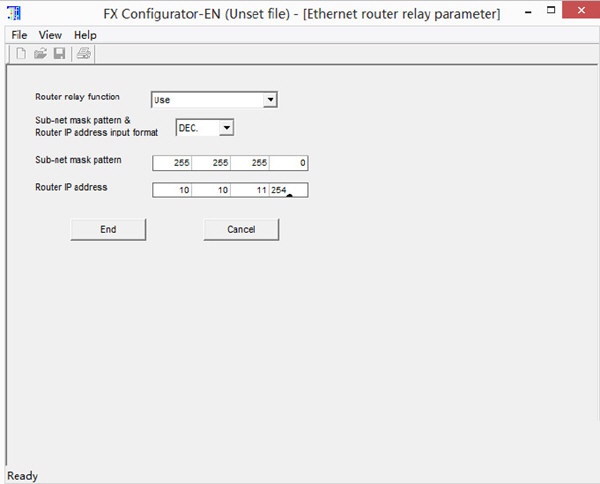

　　设置以太网模块的路由功能，保证设备可以通过交换机与服务器连接，选择Router relay function为use，根据实际设置子网掩码和默认网关

FX3U ENET L Configuration Tool

　　设置打开参数，缓存要有收发缓存，端口号设置成十进制的1025-65534（端口号在1025-65534之间任意设定，固定缓存时手法设置成相同的端口号）

FX3U ENET L Configuration Tool

　　设置通信连接方式，设置完成点击“Write”按钮即可写入PLC中
