Autodesk Moldflow2019 官方版

  • 软件大小：346.23M
  • 更新日期：2023-03-27
  • 软件语言：简体中文
  • 软件类别：国产软件
  • 软件授权：免费软件
  • 软件官网：
  • 适用平台：Win2003,WinXP,Win7,Win8,Win10
  • 软件厂商：

本地下载文件大小：346.23M

软件介绍 人气软件 相关文章 网友评论 下载地址

　　Autodesk Moldflow2019是Autodesk公司最新开发的一款非常不错的塑料注射成型模拟软件，此版本引入的新功能和增强功能扩展了功能范围、提高了求解精度并缩短了求解时间，改进了压缩开始之前模具充注的温度分布模拟，新的API调用和Linux支持使得外部应用程序可以运行设计优化。

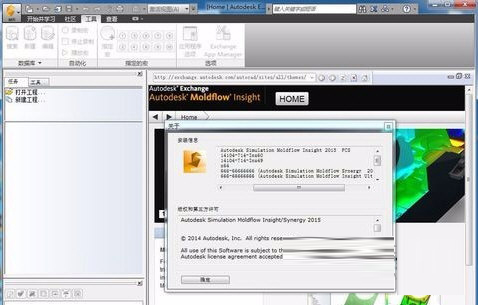

Autodesk Moldflow2019

【功能特色】

　　一、压缩成型 (3D) 和注射压缩成型 (3D)

　　许多新的分析和特征已添加到压缩成型 (3D) 和注射压缩成型 (3D) 工艺中。

　　1、热塑性材料

　　·冷却分析

　　冷却 (BEM) 和冷却 (FEM) 分析序列

　　·压缩重叠注塑

　　受 3D 网格类型支持，其中压缩步骤仅在第一次注射时受支持。

　　·注射压缩重叠注塑

　　受 3D 网格类型支持，其中注射压缩步骤仅在第一次注射时受支持。

　　2、热固性材料

　　·冷却分析

　　仅适用于冷却 (FEM) 分析序列。

　　·型芯偏移分析

　　以前该分析序列仅适用于热塑性塑料注射压缩成型工艺和压缩成型工艺。

　　·排气分析

　　该分析序列仅适用于热塑性塑料注射压缩成型工艺和压缩成型工艺。

　　·金线偏移分析

　　仅适用于压缩成型 (3D) 工艺。

　　二、型芯偏移分析中的单侧约束

　　单侧约束用于模拟型芯镶针或零件镶件被约束在一个方向、但在反方向可自由移动时，其周围的不均匀熔体流动型芯镶针或零件镶件的影响。

　　过去，本产品中用于翘曲、应力和型芯偏移分析的所有约束都经过双侧处理。因此，如果约束阻止一个方向上的位移，则此约束也会阻止相反方向的位移。通过单侧约束特征，您可以设置选定节点处所有三个平面方向上的平移自由度。

　　执行型芯偏移分析时所有网格类型都支持单侧约束，并且单侧约束可应用于属性类型为“零件镶件(3D)”或“型芯(3D)”的零部件。

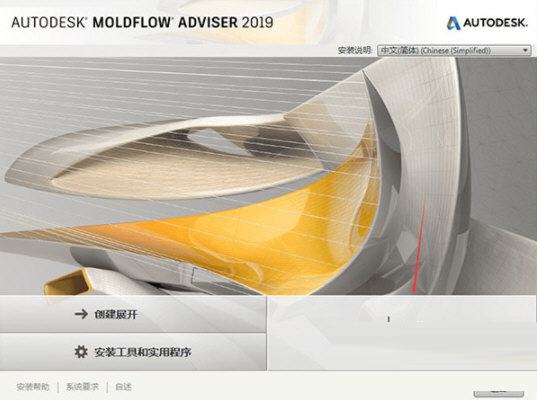

Autodesk Moldflow2019

　　三、参数化方案

　　利用新增的“参数化方案”功能，用户可以结合自己独立的项目规范来运行分析序列，估算可获得最佳成型设置的条件以这些条件为起点，开展进一步的详细研究。

　　"参数化方案”是一种快速创建、运行和比较方案序列的方法，其中包含所有来自用户选择的不同变量或工程参数的预设定值。可用的变量取决于所选的网格、分析序列以及成型工艺，来源于原始方案工艺设置，并具有一些附加的有限几何特征。选择参数时务必谨慎；选择的每个置换组合都会运行，因此可能会产生大量数据。

　　参数化方案执行完成后，结果将显示在表格中，并进行过滤，以显示所选的重要结果。

　　要创建参数化方案，请在“方案任务”窗格的“优化”选项上单击鼠标右键，然后选择“参数化方案”。

　　在打开的“参数化方案生成器”对话框中，选择：

　　对您的工程最重要的变量或参数

　　想要研究的比较标准或结果

　　用于保留或删除 生成的数据，以及将结果导出至“CSV”逗号分隔文件的选项。

　　四、日志改进

　　在日志中添加了其他信息，用于澄清分析中使用的模型参数和工艺设置。

　　1、注塑机设置参数

　　用于生成结果的注塑机设置现已报告在日志中这些结果可以包含以下信息：

　　填充控制类型

　　充填时间

　　射出体积确定

　　按时间切换速度/压力

　　按压力切换速度/压力

　　按体积切换速度/压力

　　注射控制方法

　　注射时间

　　名义流动速率

　　保压压力曲线

　　冷却时间

　　零件和冷流道的总体积

　　2、构件体积

　　如果已选中“限于可见实体”，则在运行包括具有零件、流道、冷却管道和模具镶块的模型的 3D 分析时，总体积不等于零件的总和。为解决该问题，以下构件的体 积现已列出。

　　型腔

　　镶件

　　模具镶块

　　冷却管道
