Cimatron16最新版本下载-Cimatron16 V16.0 官方版

　　Cimatron16最新版是一款优秀的CAM设计软件。涵盖整个流程，借助这些强大的工具，完成从简单的 2.5 轴铣削和钻孔到复杂的 5轴加工。实现更少的投入，加速交付更高质量的产品，不管其规模有多大，有多复杂，都能够很好的完成。

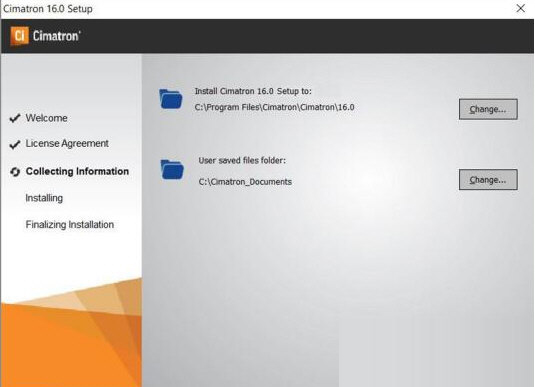

Cimatron16最新版

【功能特点】

　　1、清除新的UX以增加编程的便利性

　　重要的CAD增强功能包括从2D或3D轮廓创建结构肋的能力，具有拔模角和平顶或圆顶。网格模型的使用也得到了改进，新增了用于关闭开放区域、曲率映射的新功能，以及定义局部网格区域的选项，可以设置更精细的网格公差以描述更复杂的模型细节。

　　用户效率仍然是一个焦点，流程工作流在多个领域得到了改进，包括支持阴影视图的批量打印、动态三重轴拖动、对装配结构的扩展BOM支持以及具有搜索和重置能力的扩展首选项控制。

　　2、按装配结构导出BOM报告

　　对于模具制造商，现在可以使用几种新的模具布局类型，包括智能镜和阵列，设置向导控制布局子类型、旋转和型腔距离的参数。此外，还添加了自动顶出器锁定的新功能，可检测需要锁定哪些顶出器以及防止其在顶出板中旋转所需的锁定类型，然后修改头部以在顶出板中创建适当的口袋.

　　模具制造商的表面延伸能力得到了增强，新的切面延伸功能提供了自动延伸表面边缘的能力，以帮助构建型芯和型腔分型面。模具设计延伸面也得到了改进，以更好地管理会产生重叠面延伸的内部拐角条件。在这种情况下，现在可以用光滑的连续补丁表面替换受影响的区域。

　　3、模具设计延伸面

　　随形冷却可以使所有类型的成型部件受益，Cimatron 16现在提供了更自动化的方法来生成卓越的冷却路径。此外，新的虚拟体积功能允许用户将冷却回路限制在形状体积的一部分，并避开不需要冷却通道的部分。进一步的增强功能包括一个新的优化曲率功能，该功能可以突出显示无法创建冷却通道的区域，例如小于通道直径的曲线半径，为用户提供点击式控件来校正通道路径。

　　电极设计是模具生产过程的关键部分，Cimatron 16带来了许多重大发展。其中包括为多块电极应用基于表面的模板的能力、EDM设置增强功能以支持具有连接制造属性的材料，以及对System 3R支架的支持。对于生产过程，加工电极更容易控制，因为用户现在可以直接在NC-Setup中指定从粗加工到抛光的电极燃烧阶段。所有相关加工参数都将根据EDM设置自动应用，并采用新机制自动创建NC文件。

　　4、在EDM设置中自动创建电极NC

　　Cimatron 16代表另一个版本，其中包含主要的CAM开发以支持NC自动化。3轴粗加工和体积型腔加工现在支持自动选择多个不同长度的刀具，通过根据切削长度将刀具路径分成多个操作来实现最佳切削顺序。这种用于粗糙平行、粗糙螺旋和体积型腔的高效特性可实现更好的刀具选择、减少刀具振动、延长刀具寿命和更快的切削速度。

　　VoluMill型腔加工现在可以作为一步例行程序和单次NC操作应用于不同高度和深度的多个开式和闭式型腔。其他2.5轴操作包括开槽程序中的一项新功能，该功能使用预钻孔确保材料安全进入，并通过每个级别的最佳刀具路径移动来加快加工速度。通过考虑真实库存模型而不是几何边界框的多轴钻孔例程，可以进一步提高效率。这为更安全、更快的加工周期创建了一个更接近库存的起点。

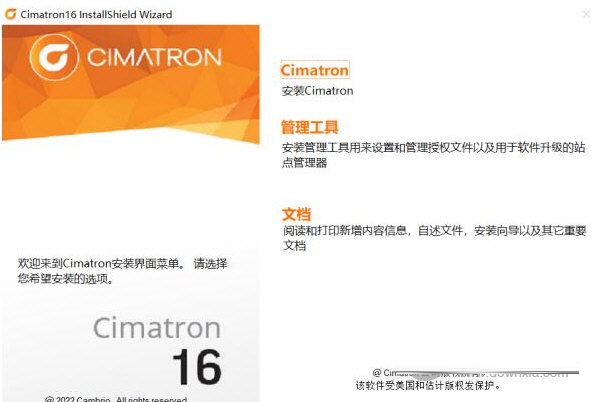

Cimatron16最新版
