　　瓯南工具箱是一款专为SolidWorks所推出的小工具插件。它的功能十分强大，提供了出图标注、折弯标注、长宽标注、固定面正反判断等多种功能，能够完美在SolidWorks程序运行，给你带来更加强大的功能，免费下载。

瓯南工具箱下载

　　1、出图标注（一键钣金零件出三视图及长宽折弯标注）

　　当前为钣金零件文件，可以是钣体体和螺母实体组合，取第一个平板型式，先对模型各折弯数据计算，再建三视图加平板图和轴测图，主右视图加长宽尺寸，右视图和俯视图加折弯尺寸。

　　2、折弯标注（所选视图折弯标注）

　　当前为钣金工程图文件，预先选择好视图，进行折弯尺寸标注。

　　以前两个功能主要点是折弯标注，功能需要用户反馈后加以完善。发模型至交流平台或QQ36063785.

　　3、长宽标注（所选视图长宽标注）

　　当前为钣金工程图文件，预先选择视图，进行长宽标注。

　　4、固定面正反判断

　　判断平板视图的固定面朝向，激光切割作为面向依据

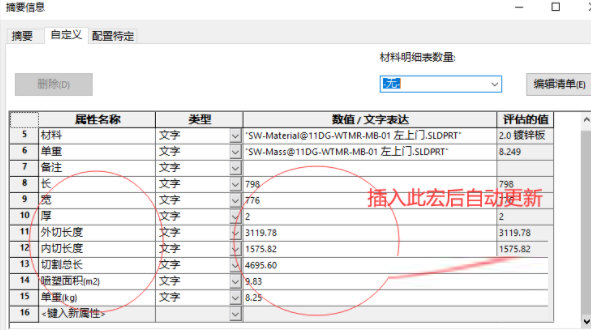

　　5、插入提取切割清单宏

　　当前为钣金零件文件，在特征树后添加“提取切割清单值到属性”自定义宏，以便设计修改后相应的钣金参数自动更新到属性值

瓯南工具箱下载

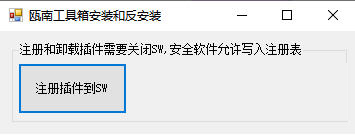

　　首先打开瓯南工具箱.EXE,各功能在EXE里可以免费运行,由于EXE和SW是两个进程,运行速度是很慢的.如果注册插件到SW中,速度极快!

　　注册到插件到SW是把OnCADTools.dll及引用的SOLIDWORKSTools.dll（两个文件必须和瓯南工具箱.EXE在同一目录下）用windows里面的RegAsm.exe注册到SW中。

　　从sw卸载插件则相反。
